頑丈な手動レバーチェーンホイストは、操作が簡単で持ち運びが簡単な手動ホイストです。丈夫でウェアラブルで安全性も高い。それは、工場、鉱山、建設現場、ドック、ドック、倉庫などでの使用に適しています。機械の設置と貨物の吊り上げは、特にオープンおよび無電源操作で、その優位性を示しています。
The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.
特徴：
- コンパクトなデザイン、全鋼構造、軽いハンドプル
- 2,200ポンドの吊り上げ能力は、ほとんどの産業用アプリケーションで十分です
- 手動式ホイストは、負荷共有ギアを使用して、重い荷物を簡単に持ち上げることができます
- オーバーロードを警告するためにゆっくりと曲がるように設計された落下鍛造フック。
- CE安全基準を満たすように構築
| i-リフト番号 | 2110602 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |||||||
| 型番 | HCB10 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |||||||
| 定格出力 | Kg（ポンド） | 1000(2200) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) | ||||||
| 標準的な持ち上がる高さ | mm（インチ） | 2500/3000（100/120） | 3000/5000(120/200) | ||||||||||
| 試験荷重 | KN | 12.5 | 25 | 37.5 | 62.5 | 125 | 250 | ||||||
| 定格容量への取り組み | N | 310 | 320 | 360 | 400 | 430 | 430 | ||||||
| いいえ。ロードチェーンの落下 | 1 | 2 | 2 | 2 | 4 | 8 | |||||||
| フック間の最小距離H | mm（インチ） | 300(12) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) | ||||||
| Dia。ロードチェーンの | mm（インチ） | Ø6x18 | Ø6x18 | Ø8x24 | Ø10x30 | Ø10x30 | Ø10x30 | ||||||
| (0.2x0.7) | (0.2x0.7) | (0.3x0.9) | (0.4x1.2) | (0.4x1.2) | (0.4x1.2) | ||||||||

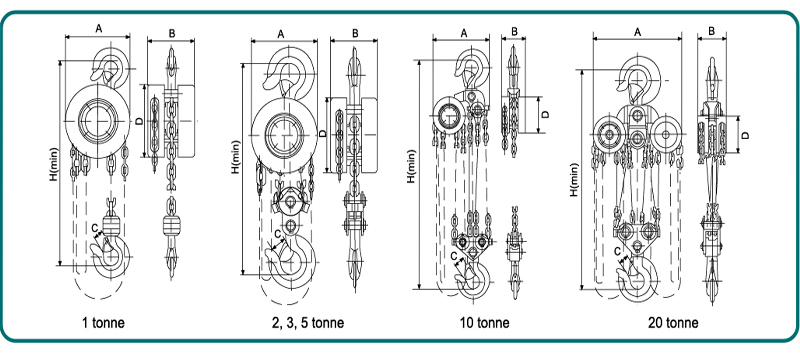

| 外形寸法 | A mm（インチ） | 142(5.6) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) | ||||||
| B mm（インチ） | 130(5.2) | 130(5.2) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |||||||
| C mm（インチ） | 22(0.9) | 26(1) | 32(1.2) | 44(1.7) | 50(2) | 70(2.7) | |||||||
| D mm（インチ） | 142(5.6) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) | |||||||
| 正味重量 | kg（ポンド） | 9.2(20.2) | 10(22) | 12(26.4) | 14(30.8) | 20.2(44.4) | 22.7(50) | 32(70.4) | 35(77) | 65(143) | 68(150) | 148(325.6) | 155(341) |
| 総重量 | kg（ポンド） | 9.6(21) | 10.4(23) | 13.1(28.8) | 14.5(31.9) | 20.8(45.8） | 23.3(51.3) | 33(72.6) | 36(79.2) | 67(147.4) | 80(176) | 150(330) | 180(396) |
| Extra Weight Per Metre of Extra Lift | (pcs) | 1.65 | 2.5 | 3.7 | 5.2 | 9.6 | 19.2 | ||||||
操作手順：
1.ケーブルプルオーバーロードの使用は固く禁じられています。
2.Itは人力以外の他の力と作動することを厳しく禁じられます。
3.使用する前に、部品に損傷がないこと、トランスミッション部品とリフティングチェーンが十分に潤滑されていること、そしてアイドリング状態が正常であることを確認してください。
4.吊り上げる前に、上部フックと下部フックが吊り下げられているか、吊り上げチェーンが垂直に吊り下げられているかを確認します。ツイストリンクがあってはならず、複列チェーンの下部フックフレームを裏返してはいけません。
5.オペレーターは、ブレスレットホイールと同じ平面に立ってブレスレットを揺らす必要があります。これにより、ブレスレットホイールが時計回りに回転し、重量を上げることができます。ブレスレットを裏返すと、重量をゆっくり下げることができます。
6.重い物を持ち上げるとき、大きな事故を避けるために、人が作業をしたり、重い物の下を歩いたりすることは固く禁じられています。
7.持ち上げプロセス中、重量の増減に関係なく、ブレスレットを引っ張ると、力は均一かつ穏やかになります。ブレスレットのジャンプやスナップリングを避けるために、過度の力を加えないでください。
8.引っ張り力が通常の引っ張り力よりも大きいとオペレーターが判断した場合、オペレーターはその使用を直ちに停止する必要があります。内部構造の損傷を防ぎ、事故を防止します。
9.重量物が安全かつ確実に着地した後、フックをチェーンから外します。
10.使用後は、静かに取り扱い、乾燥した換気の良い場所に置き、潤滑油を塗布してください。
